JY仿美加药装置
jy仿美加药装置1、工艺结构说明:
jy加药装置有三种型号,都由三大部份组成:
a.jy 搅拌系统 b.溶液槽 c.计量投加设备
现分别论述如下:
(1)jy-i、ii型工艺说明:
搅拌机:是采用推进式叶轮搅拌,叶轮为三叶轮式,叶轮和搅拌轴一般采用不锈钢制造,特殊情况下也可以制造成玻璃钢,其作用是使投加的溶质和水(溶剂)按照一定的比例配制后使其能充分混合。
溶液槽:用于存放已经搅拌的溶液,供投加装置使用,同时保证投加设备可以连续工作。
计量投加装置:采用不锈钢计量泵,流量可无级定量调配,直供投加点使用。
(2)jy-iii型工艺说明:
搅拌机:有搅拌槽和搅拌装置组成。搅拌槽内衬玻璃钢,搅拌方式采用推流式叶轮搅拌,其作用是将投加的溶质与水(溶剂)按照一定的比例配制后能够得到充分混合。
溶液槽:有正、副溶液箱二组构成,正溶液箱为设备正常工作时连续使用,副溶液箱为非连续投药情况中备用,使投药过程可以连续运行,溶液箱和搅拌槽都是独立的系统,均可以独立使用。正副溶液箱也可分别存放两种药剂,某种场合可以同时投加。
计量投加装置:两溶液箱的溶液,采用流量计计量,塑料泵投加,并均与其中任何一只单独使用。也可选用大流量计量泵投加,根据要求定选。
2、规格性能表:
项目
型号 |
外形尺寸
(长×宽×高)
(毫米) |
药剂投
加 量
(升/时) |
投 加
方 法 |
搅拌机
功率
(千瓦) |
计量泵
功率
(千瓦) |
搅拌槽
功率
(升) |
溶液槽 容积 (升) |
jy-i |
1350×1350×2000 |
0~20 |
计量泵 |
0.37 |
0.37 |
500 |
600 |
jy-ii |
1350×1350×2000 |
0~200 |
计量泵 |
0.37 |
0.37 |
500 |
1000 |
jy-iii |
2200×1400×2200 |
0~1000 |
塑料泵及
流量计 |
0.37 |
0.18 |
600 |
500+1200 |
jy-i型加药装置安装图

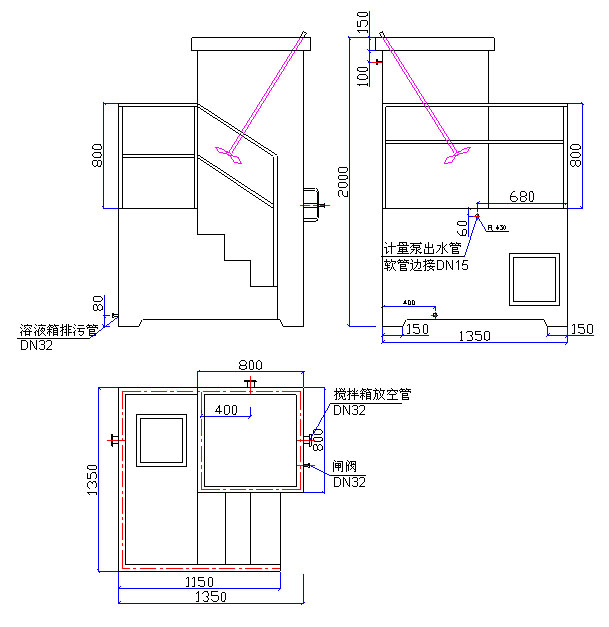

jy-ii型加药装置安装图

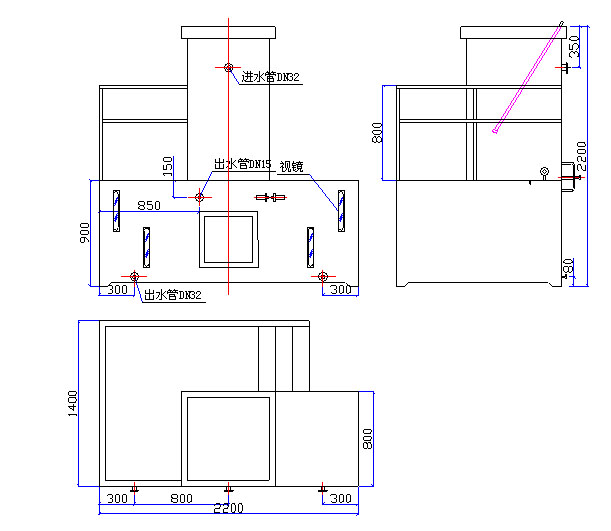

jy-iii型加药装置安装图
设备选用及使用说明:
一、选用时首先要根据投加溶液量来确定选用规格,再根据投加点要求,确定投加点方式,投加方式可参考说明书使用示意,一般选用两台,其中一台工作,一台备用。(选用iii型时,可以不考虑备用)
二、使用时,首先在搅拌槽内注入水(溶剂)定量加入药剂或溶质,启动搅拌机,根据溶液和溶质搅拌要求。待搅拌完成后关闭搅拌机,打开闸阀把搅拌液放入溶液槽内。将计量泵调到所需投加药量,可以开始投药工作。在投药过程中,搅拌机和计量泵系统可以同时工作,以达到连续投药的效果。在连续工作时注意:溶液搅拌槽内的搅拌液放入溶液槽外设有视镜,应该注意液面高度不得超过境界线上。
三、设备只需放置在平整的地坪上即可投入工作,可放置在室内或室外,但是本设备在操作使温度不能低于零下5度,否则应该考虑设备保温。 上一个产品:ZJ型自动加药装置
