CJ型高效全自动净水器
(一)、产品特点1、净水器能全自动完成本身的配水、反应、絮凝、沉淀、集泥、过滤、反冲、排泥等一系列运行程序,只要定时作水质监视测定,无需作其它任何操作管理;
2、内设重叠式反应沉淀,所以能抗高浊度冲击负荷,能使进水浊度3000mg/l一次性降至3mg/l以下。由于采用部分污泥回流法,促使原水加速凝絮,吸附机率可提高数倍,所以能适应各种水温和浊度的原水,底温底浊时尤为显著。由于利用了部分污泥回流,大大减少投药量,降低运行成本。
3、由于全部采用了物理原理,完全利用虹吸与反虹吸的原理,所有进出水、反冲洗进出等都不用阀门控制,所以不存在运行故障问题。设备的使用寿命较长。
4、净水系统自动化,既保证了净水系统的有效过滤,(在原水浊度小于3000mg/l时,滤后水浊度可保持在3mg/l以下)又能自动反冲,无需另设反冲洗水泵或空压机等电器设备,可节省大量基建投资及日常运行、维修、保养费用。
5、自耗水率低约在3%左右,对节省有限的水资源起着作用。
6、占地面积小,与一般净水构筑物相比,可节省占地50%以上,高度在4.10m左右,室内外均可安置。
7、便于扩建、改造、搬迁或易地再用。
(二)、设计参数表
适用原水浊度 |
≤3000mg/l |
适用原水温度 |
常温 |
净水出水浊度 |
≤3mg/l |
沉淀区设计表面负荷 |
7-8m3/h·m2 |
过滤区设计滤速 |
8-10m/h |
滤池冲洗强度 |
14-16 l/m2·s |
冲洗强度 |
t=4-6min(可调) |
总停留时间 |
t总=40-45min |
进水压力 |
≥0.06mpa |
滤料 |
1、卵石垫层,粒径1.6-16mm、堆厚250-300mm
2、石英砂滤料,粒径0.6-1.2mm、堆厚600-700mm |
(三)选用管道、电源、泵型等参数一览表
型 号 |
cj-10 |
cj-30 |
cj-50 |
cj-100 |
cj-200 |
cj-300 |
净水量(t/h) |
10 |
30 |
50 |
100 |
200 |
300 |
进水管(mm) |
dn80 |
dn100 |
dn100 |
dn150 |
dn200 |
dn250 |
出水管(mm) |
dn100 |
dn150 |
dn150 |
dn200 |
dn300 |
dn350 |
排水管(mm) |
dn300 |
dn450 |
dn450 |
dn600 |
dn600 |
dn700 |
排泥管(mm) |
dn300 |
dn300 |
dn300 |
dn300 |
dn350 |
dn400 |
压力水管(mm) |
dn40 |
dn40 |
dn40 |
dn50 |
dn50 |
dn50 |
一级泵选型 |
is50-32-125a |
is80-65-125a |
is80-65-125a |
is150-125-160 |
is150-125-200 |
is200-150-200a |
一级泵功率(kw) |
1.10 |
4.00 |
4.00 |
7.50 |
11.00 |
15.00 |
设备自重(t) |
7.5 |
12 |
22 |
42 |
73 |
108 |
运行重量(t) |
24 |
49 |
83 |
165 |
315 |
468 |
1、上述各种管道进水口方向可任意改变180度方位,以适应总体布局的需要。
2、参考的泵型选择及电机功率其适用条件为:水泵的枯水们与净水装置的运行水位之差≯8米,自水源至净水装置的沿途及局部损失之和≯4米,若应用地点的水力条件与上述情况不符时,应按实际情况另行选泵。
(四)、cj全自动净水器尺寸一览表
型 号 |
cj-10 |
cj-30 |
cj-50 |
cj-100 |
cj-200 |
cj-300 |
l |
2100 |
3000 |
4000 |
6800 |
13600 |
20400 |
b |
1700 |
3100 |
3850 |
4600 |
4600 |
4600 |
b1 |
500 |
500 |
500 |
500 |
500 |
500 |
b2 |
1750 |
1750 |
1750 |
1750 |
1750 |
1750 |
h |
4350 |
4350 |
4350 |
4350 |
4350 |
4400 |
h1 |
250 |
250 |
250 |
250 |
250 |
250 |
h2 |
1250 |
1250 |
1250 |
1250 |
1250 |
1250 |
h3 |
2100 |
2100 |
2100 |
2100 |
2100 |
2100 |
h4 |
800 |
800 |
800 |
800 |
800 |
800 |
h5 |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
h6 |
500 |
500 |
600 |
600 |
800 |
900 |
a |
300 |
400 |
400 |
500 |
600 |
700 |
说明:
1、本表格内所有参数单位为mm。
2、本净水装置尺寸为常规设计尺寸,如需特殊尺寸时特殊设计。

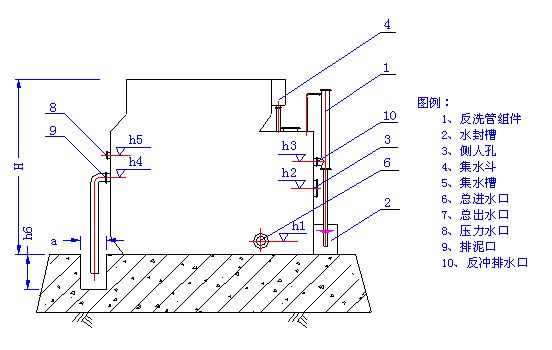

(五)cj全自动净水器外形结构图
